●技術簡介:
1.電子斷路器模組化設計,輸入電壓 500 V 和可調電流的固態電路,可調節額定電流通過控制並行的數量。
2.所有固體斷路器的實驗設置均在 110 μs 內完成零電流截止。
3.相較較傳統類比電路,12 位類比/數位轉換器實現高精度電流檢測效果並檢測故障電流上升率,並對應於不同的保護延遲時間協定。
●技術之科學突破性:

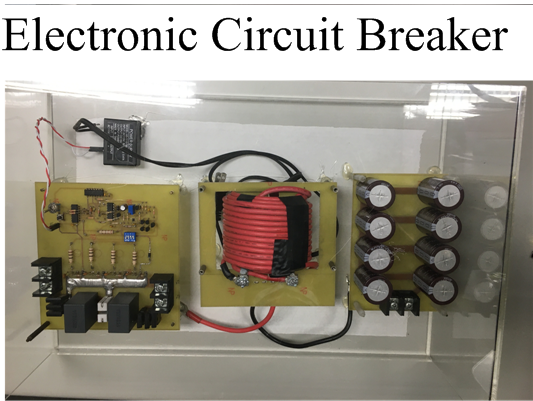

電子斷路器的電路包含電感器、橋式 RCD 緩衝器和輔助開關。它的特點是當前檢測沒有霍爾感測器或任何其他輔助設備和電流限制通過操作IGBT的區域,並通過緩衝器與電流零交叉來吸收能量。本直流固態斷路器的規格為最大供應電壓 500 V 和 200 A 電流之額定值。對於三個特定負載實施過載保護:2.2、1 和 0 Ω,達到98%準確,本電子斷路器之電流檢測,無需霍爾元件、電流檢測之電阻器或電流變壓器因電流通過飽和IGBT來限制。
●技術之產業應用性概述:
再生能源如光伏發電廠和海上風電場實際上是與直流系統相容的。環境因素不利對再生能源輸出的能力,因此,電池和蓄能系統器等儲存系統是可再生系統所必需的,這些本身是直流能源供應,對此本保護電路可應用於直流斷路器,並檢測故障電流上升率,並對應於不同的保護延遲時間協定。
線上展網址:
https://tievirtual.twtm.com.tw/iframe/701a4046-0118-4768-8b44-c78005017a6b?group=23bfb1fa-dd5b-4836-81a1-4a1809b1bae5&lang=tw
技術成熟度:雛型
展示目的:商機推廣、研發成果展示
流通方式:技術授權/合作、自行洽談
